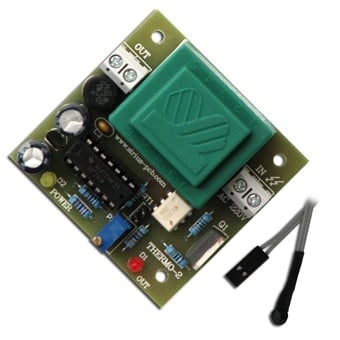

Набор терморегулатор 2
Арт.№: 39157
1 от 1
Информация
Набор терморегулатор с регулиране на температурата от 10C до 45C и точност 0,05C градуса. Изходна мощност 2000W 220VAC. Захранване 220VAC.
Терморегулаторът служи за включване и изключване на различни нагревателни или охлаждащи устройства при достигане на предварително зададена температура (с помощта на тримера P1) в интервала 10 – 45°C с точност 0,05 °C. Той е реализиран с една интегрална схема 723 и може да се използва за управление на инкубатори, аквариуми и други.
За температурен датчик се използва термо-резистор. Превключването се осъществява от триак. Интегралната схема 723 съдържа вграден компаратор и изходен транзистор, които осигуряват ток до 150mA, което позволява триакът да се включи без допълнителен транзистор. Границата на превключване се регулира посредством многооборотен тример. Стойностите на елементите са подбрани така, че да може да подържа зададена температура в границите от 10 до 45 °C с точност 0,05 °C.
За индикатори служат двата светодиода D1 и D2. D2 индицира, че терморегулаторът е включен в захранването, а D1 – активиран изход /триакът е отпушен/ времето, през което температурата е под зададената с P1 стойност.
С предложеният триак и подходящ радиатор към него може да се управлявате консуматор с мощност до 2000W. Като термочувствителен елемент се използва термо-резистор, като същият е нужно да бъде монтиран в помещението (затворено пространство), където ще се регулира температурата.
Терморегулаторът е галванично разделен.
Захранващо напрежение: AC 230V.
Дължина на свързващият кабел на термо-резисторът с терморегулаторът: 1м.
Размер: 56мм х 54мм.
Важно!!!
При работа с устройството е необходимо да се спазват всички мерки за безопасна работа с високо напрежение!!!
