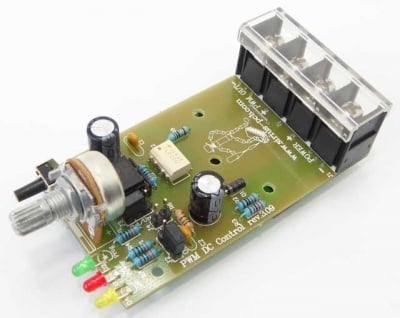

Набор PWM DC CONTROLLER REV.3.09

С помощта на PWM DC Controller rev.3.09 могат да се управляват оборотите на DC мотор със запазване на въртящия момент или светодиодни ленти.
Оборотите на мотора или силата на светене на светодиодните ленти могат да се контролират посредством аналогов вход с напрежение от 0V до 5V или чрез потенциометъра се определя коефициентът на запълване на ШИМ-сигнала. При всяко натискане на бутон S1 за повече от половин секунда, се превключва честотата на ШИМ-сигнала. Програмирани са 3 различни честоти - 980 Hz, 3.8 KHz, 15.6 KHz. Те се индицират от светодиода D2, който индицира активната в момента честота - когато свети постоянно, то честотата е 15.6 KHz, когато мига бързо - 3.8 KHz, когато мига бавно - 980 Hz.
Светодиодът D3 индицира за включено захранване.
Чрез J2 може да се включва и изключва свързаният консуматор, като за управлението му не е необходим силов ключ неговата работа се индицира от светодиода D1.

ОСНОВНИ ПАРАМЕТРИ:

Бутон за избор от 3 вида честота на PWM-а:
- 980 Hz, 3.8 kHz, 15.6 kHz
Потенциометър за регулиране от 0 до 100%
Превключвател за „меко“ включване и изключване на товара
Светодиодна индикация за включено захранващо напрежение
Светодиодна индикация за избраната честота на PWM-а
Захранващо напрежение - DC 12V?36V
Максимална управлявана мощност на консуматора - 300W
Максимален ток - 50A
Размер: 78mm x 44mm

NA-PWM DC CONTROLLER REV.3.09 1944 PWM DC Control rev.3.09 - вариант 3
