Набор PWM DC CONTROLLER

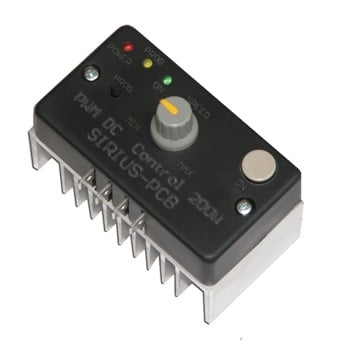

PWM DC Control rev.1.5/Black box



С помощта на PWM DC Control rev.1.5 могат да се управляват оборотите на DC мотор със запазване на въртящия момент или яркостта на светене на светодиодни ленти или панели с захранване от DC 12V до 36V, максимален ток 18А и максимална мощност 200W.

Устройството е изградено на базата на микроконтролер PIC12F683 I/P.



Основни функции и параметри:



- захранващо напрежение за контролера DC 12-36V;

- максимален ток – 18A;

- максимална мощност – 200 W;

- светодиодна индикация за включено захранващо напрежение;

- светодиодна индикация при включване на товар;

- светодиодна индикация за избрана честота;

- ключ за включване и изключване на товара;

- избор за контрол на оборотите/яркостта на светене на светодиодни ленти или панели – чрез потенциометъра или чрез аналоговия вход с напрежение от 0 до 5V DC;

- бутон за избор на честота на PWM-a (върможен избор на три честоти - 15.6 kHz, 3.8 kHz, 980 Hz;

- избор на честота на PWM-a (избраната честота се запазва в енергонезависимата памет на процесора);

- мек старт (Ако потенциометърът е поставен в положение МАХ, при подаване на захранващо напрежение на устройството, моторът ще развие максималните си обороти за 1,2 секунди.) Времето на достигане на зададените обороти е правопропорционално на положението на потенциометъра или на напрежението, подадено на аналоговия вход.



Пример: Ако потенциометърът е на 1/3 от МАХ, то времето за достигане на зададените обороти ще бъде равно на 1,2 : 3 = 0,4 сек.



- размер: 84 х 45 х 50мм.

NA-PWM DC CONTROLLER 1938 PWM DC CONTROLLER rev.1.5 black V3
