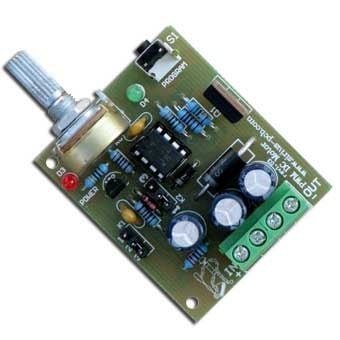

Набор DC MOTOR CONTROL 01
Арт.№: 35095
1 от 1
Информация
Регулатор на оборотите за постоянно токов мотор от 12V до 42V 12A и максимална мощност 140W.
С помощта на PWM DC Motor Controller rev.1 могат да се управляват оборотите на DC мотор с запазване на въртящия момент.
Чрез потенциометъра се определя коефициентът на запълване на ШИМ-сигнала. При всяко натискане на S1 за повече от половин секунда се превключва честотата на ШИМ-сигнала. Програмирани са 3 различни честоти - 980 Hz, 3.8 KHz, 15.6 KHz. Те се индицират се от светодиода D4, който индицира активната в момента честота - когато свети постоянно честотата е 15.6 KHz, когато мига бързо - 3.8 KHz, когато мига бавно - 980 Hz.
Светодиодът D3 индицира за включено захранване.
Чрез К2 може да се включва и изключва моторът, като за управлението му не е необходим силов ключ, а чрез К3 се избира работното напрежение, както следва - в позиция 1 - от 12 до 18V, а в позиция 2 - от 18 до 42V.
PWM DC Motor Controller rev.1 може да управлява DC мотори с захранване от 12V до 42, максимален ток 12А и максимална мощност 140W.
* Размер: 51мм х 43мм
Чрез потенциометъра се определя коефициентът на запълване на ШИМ-сигнала. При всяко натискане на S1 за повече от половин секунда се превключва честотата на ШИМ-сигнала. Програмирани са 3 различни честоти - 980 Hz, 3.8 KHz, 15.6 KHz. Те се индицират се от светодиода D4, който индицира активната в момента честота - когато свети постоянно честотата е 15.6 KHz, когато мига бързо - 3.8 KHz, когато мига бавно - 980 Hz.
Светодиодът D3 индицира за включено захранване.
Чрез К2 може да се включва и изключва моторът, като за управлението му не е необходим силов ключ, а чрез К3 се избира работното напрежение, както следва - в позиция 1 - от 12 до 18V, а в позиция 2 - от 18 до 42V.
PWM DC Motor Controller rev.1 може да управлява DC мотори с захранване от 12V до 42, максимален ток 12А и максимална мощност 140W.
* Размер: 51мм х 43мм
Характеристики
Тегло (кг.)
0.06
