Набор 575B УСИЛВАТЕЛ
Арт.№: 16334
1 от 1
Информация

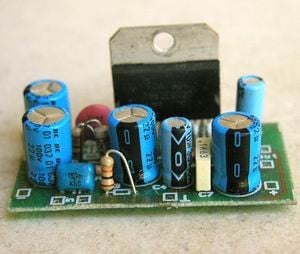

Нискочестотен усилвател 100W с TDA7294.
Предлаганият Н.Ч.У-л 100W е реализиран с TDA7294, работеща в клас АВ.
Захранването е двуполярно от +/-10...50V.
Входа на усилвателя е с делител R1,R6,което позволява да се "атакува" с по-голяма мощност.
Закрепването на радиатора към ИС е спластина от алуминий 4мм с формата на ИС и задължително използване на термо-силиконова паста.За да се поддържа мощност 100W трябва допълнително охлаждане на ИС и радиатора с вентилатор, в противен случай мощността може да спадне под 50%...
ВНИМАНИЕ!!! ПРЕДИ ДА ПОДАДЕТЕ НАПРЕЖЕНИЕ НА УСИЛВАТЕЛЯ МОНТИРАЙТЕ РАДИАТОРА....
Препоръчва се за изправител на усилвателя да използва:трансформатор 150W с две изходни напрежения от 20 до 30V променливо,грец 6А,електролитни кондензатори от 2000 до 4700mF/50V или 63V.
