Набор 349 Дистанционно 3
Арт.№: 35098
1 от 1
Информация
Програмируем 3-канален инфрачервен приемник с управление от пулт SONY на 3 консуматора.

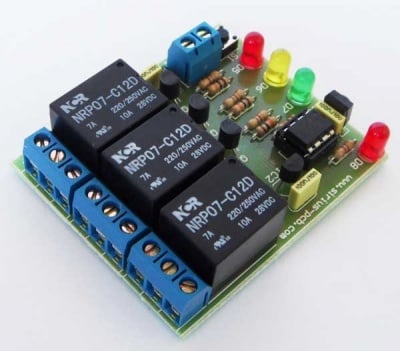

3-Channel IR Relay Controller е 3 канален инфрачервен (IR) приемник, който се управлява от дистационнно управление на телевизор Sony или универсално телевизионно дистационно, поддържащо командите за телевизори Sony.
Устройството работи с 12-битови SIRC IR сигнали, използвани от дистанционното управление.
3-Channel IR Relay Controller дава възможност на потребителя да програмира с кой бутон от дистационното управление, кое реле да се управлява. Всеки от трите релейни канали може да бъде индивидуално конфигуриран.
Устройството е изградено на базата на микроконтролера PIC12F629 на Microchip.
Контролерът 3-Channel IR Relay Controller се захранва от изправено и стабилизирано напрежение 12V.
Индикация и настройка на устройството
След подаване на захранващо напрежение се натиска и задържа около 1,5 сек. бутонът S1, при което светодиодът D8 започва да мига и светва сведодиодът D7(индецира включено състояние на релето P1). Устройството очаква команда от дистационното управление. След натискане на желания бутон от дистационното, командата се запаметява в микроконтролера, светодиодът D7 изгасва и светва D6, като действието се повтаря до запаметяване на трите избрани бутона от дистационното за управление на релетата. След приключване с настройката командите остават запаметени дори и при изключване на захранването и при повторно включване настройката не се губи, а светодиодът D8 индицира само постъпващия сигнал от дистационното управление, а светодиодите D5, D6 и D7 индицират състоянията на релетата P1, P2 и Р3. При необходимост от нова настройка е нужно само да се задържи бутонът S1 за 1,5 сек. и да се повтори процедурата.
* размер: 64мм х 52мм
