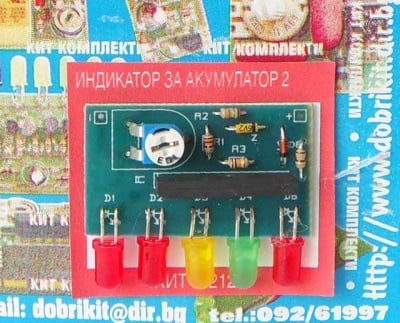

Набор 212B индикатор за акумулатор

Предлаганото устройство е предназначено за следене състоянието на акумулатора с автомобила, а също може да с използва за индикатор-волтметър.
Схемата е реализирана с ИС AN6884.
Светодиодите D1,D2-жълти, D3-зелен, D4,D5-червени.
Настройката като индикатор за акумулатор става по следния начин-при "незапален" автомобил и нормално зареден акумулатор с тример потенциометъра PR се отрегулира да сработят D1,D2,D3(12V).При това отрегулиране при "запален" автомобил сработват D1,D2,D3,D4-това е нормално зареждане на акумулатора (14V), но ако сработи и D5 това е презареждане на акумулатора.Ако сработят D1 и D2 или само D1, то акумулатора е разреден или има "мъртва" клетка.
Настройка като волтметър към регулируем изправител:настройваме с PR да сработи D1 при най-ниско напрежение(примерно 5V) при покачване на напрежението D2 ще сработи при +2V(при 7V) и т.н.Като не трябва да се превишава максималното 16V.
Диодът D6 е защита на схемата от обратно подадено напрежение.

NA-212B ИНДИКАТОР KIT-B212
