Набор Усилвател 7 70W
Арт.№: 13318
1 от 1
Информация

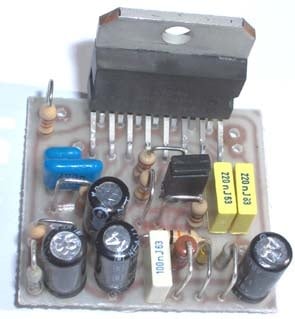

НЧ усилвател 70W/4OM с TDA7294.
"НЕОМОНТАНА" предлага на любителите на електрониката мощен нискочестотен усилвтел клас "АВ", реализиран със интегралната схема TDA7294. Тя е изградена на базата на биполярни и MOS транзистори и благодарение на това се получава голяма изходна мощност. От два усилвателя може да се получи стерео или мостово моно изпълнение с увеличена мощност.
Основните технически характеристики на TDA7294 са:
- широк обхват на захранващите напрежения: от ±10 до ±40V;
- изходна синусоидална мощност 70W (0,5% изкривявания) при захранване: Us=±35V при Rт=8oM, Us=±27 при Rт=4oM;
- изходна музикална мощност 100W (10% изкривявания) при захранване: Us=±38V при Rт=8oM, Us=±29 при Rт=4oM;
- хармонични изкривявания (при Pизх=0,1 до 50W): <0,1%;
- максимално усилване (без ОВ): 80dB (10000 пъти);
- минимално усилване (с ОВ): 24dB (16 пъти);
- максимален моментен изходен ток: 10А;
- ток на покой: 30mA;
- възможност за преминаване в режим "изключен входен сигнал" ("mute") и чакащ режим ("stand-by") с консумация под 3mA;
- разсейвана мощност при Т°корпус=70°С: 50W;
- термично съпротивление: 1,5°C/W;
- максимална температура на структурата: 150°С;
- термична защита и защита от късо на изхода;
За оразмеряването на радиатора (и на захранващия източник) обикновенно се приема, че средната изходна мощност е една десета от максималната изходна мощност при коефициент на хармнични изкривявания 10%. Така например, ако максималнта изходна мощност е около 200W (при Us=±40Vи Rт=4oM) средната 20W, ще получим, че разсейванта мощност е около 65W. Вземайки в предвид термичното съпротивление на схемата (около 1,5°C/W), максималната температура на кристала (150°С) ще се получи необходимост от охлаждащ радиатор с термично съпротивление 0,038°C/W (при околна температура 50°С). Tъй-като това е практически недостижимо, то изходната синусоидална мощност не трябва да надвишава 50-60W без принудителнио охлаждане. При Us=±27, Rт=4oM се получава максималната разсейвана мощност 38W при Pизх=50W , а при Pизх=20W , Us=±35, Rт=8oM тя е 32W.
Всичко казано по-горе се отнася само за случая на продължителна синусоидална изходна мощност. На практика се работи с музикален сигнал, при което средната разсейвана мощност е значително по-малка. Подходящ радиатор в този случай е българският профил No.339, разположен вертикално и с дължина не по-малка от 100mm. Топлинният режим на схемата ще се облекчи значително, ако допълнително се монтира вентилатор и това може да позволи получаване на музикална мощност до 100W. Радиаторът ще е свързан чрез корпуса на интегралната схема към минуса на захранването (-Us).
В случай, че не се използват възможностите на схемата за маломощно управление на усилвателя (например чрез външния ключ S), то на мястото за свързването му (точки S на платката) се поставя мостче и захранването се управлява чрез мрежов ключ.
На фиг.1 е дадена схемата и начина на свързване на усилвателя към външното захранване. Захранвaщите проводници трябва да са максимално къси и със сечение 1мм2. Задължително е проводниците за маса да се свързват в обща точка на захранването. Резисторите R, свързани паралелно на филтриращите кондензатори С, осигиряват постоянен товар на изправителя с цел да не се повишават захранващите напрежения. Примерна стойност за R: 300oM/5W. Мощността на мрежовия трансформатор трябва да е в съответствие с мощността на усилвателя.
Умишлено не предлагаме стерео (или мостов) вариант на една платка за да не се влошава охлаждането от близостта на интегралните схеми.
На фиг.2 е показано мостово свързване на два усилвателя, което е подходящо в случаите на ограничено захранващо напрежение или по-високоомен товар (8, 16oM). При зхаранващо напрежение Us=±25V и Rт=8oM се получава максимална изходна мощност от 150W, а при Us=±35V и Rт=16oM - 170W. Интересен е случаят при Us=±13V и Rт=4oM, който е подходящ за вграждане в автомобили (с използване на съответен инвертор) и води до изходна мощност около 70W.
При мостовия монтаж на мястото на C7 се поставят мостчета и на двете платки, a входа на платка II се дава на маса. Ако се използват режимите "mute/stand-by", то управляващите вериги трябва да се комутират едновременно (например с двоен ключ).
Усилването по напрежение на усилвателя се определя от отношението R7/R8. При R7=22koM, R8=680oM усилването е 32,5 пъти, което означава, че необходимото входно напрежение за получаване на пълна изходна мощност (70W/4oM) е около 600mVeff. Най-лесно усилването се променя чрез стойността на R2, но тя не трябва да се намалява значително тъй-като това ще доведе до спад в ниските честоти. Резисторите R2 и R10 трябва да имат същата стойност като R7.
Озвучителните тела са защитени схемно от преходните процеси при включване на захранването, но не и от постоянно напрежение в следствие на пробиви в крайните транзистори. За тази цел успешно може да се използва предлаганата от нас "Защита на озвучителни тела" (kit75).
ВАЖНО! Преди да пристъпите към включване на усилвателя, моля прочетете внимателно:
>> Инструкция за пускане на усилвателя <<
Основните технически характеристики на TDA7294 са:
- широк обхват на захранващите напрежения: от ±10 до ±40V;
- изходна синусоидална мощност 70W (0,5% изкривявания) при захранване: Us=±35V при Rт=8oM, Us=±27 при Rт=4oM;
- изходна музикална мощност 100W (10% изкривявания) при захранване: Us=±38V при Rт=8oM, Us=±29 при Rт=4oM;
- хармонични изкривявания (при Pизх=0,1 до 50W): <0,1%;
- максимално усилване (без ОВ): 80dB (10000 пъти);
- минимално усилване (с ОВ): 24dB (16 пъти);
- максимален моментен изходен ток: 10А;
- ток на покой: 30mA;
- възможност за преминаване в режим "изключен входен сигнал" ("mute") и чакащ режим ("stand-by") с консумация под 3mA;
- разсейвана мощност при Т°корпус=70°С: 50W;
- термично съпротивление: 1,5°C/W;
- максимална температура на структурата: 150°С;
- термична защита и защита от късо на изхода;
За оразмеряването на радиатора (и на захранващия източник) обикновенно се приема, че средната изходна мощност е една десета от максималната изходна мощност при коефициент на хармнични изкривявания 10%. Така например, ако максималнта изходна мощност е около 200W (при Us=±40Vи Rт=4oM) средната 20W, ще получим, че разсейванта мощност е около 65W. Вземайки в предвид термичното съпротивление на схемата (около 1,5°C/W), максималната температура на кристала (150°С) ще се получи необходимост от охлаждащ радиатор с термично съпротивление 0,038°C/W (при околна температура 50°С). Tъй-като това е практически недостижимо, то изходната синусоидална мощност не трябва да надвишава 50-60W без принудителнио охлаждане. При Us=±27, Rт=4oM се получава максималната разсейвана мощност 38W при Pизх=50W , а при Pизх=20W , Us=±35, Rт=8oM тя е 32W.
Всичко казано по-горе се отнася само за случая на продължителна синусоидална изходна мощност. На практика се работи с музикален сигнал, при което средната разсейвана мощност е значително по-малка. Подходящ радиатор в този случай е българският профил No.339, разположен вертикално и с дължина не по-малка от 100mm. Топлинният режим на схемата ще се облекчи значително, ако допълнително се монтира вентилатор и това може да позволи получаване на музикална мощност до 100W. Радиаторът ще е свързан чрез корпуса на интегралната схема към минуса на захранването (-Us).
В случай, че не се използват възможностите на схемата за маломощно управление на усилвателя (например чрез външния ключ S), то на мястото за свързването му (точки S на платката) се поставя мостче и захранването се управлява чрез мрежов ключ.
На фиг.1 е дадена схемата и начина на свързване на усилвателя към външното захранване. Захранвaщите проводници трябва да са максимално къси и със сечение 1мм2. Задължително е проводниците за маса да се свързват в обща точка на захранването. Резисторите R, свързани паралелно на филтриращите кондензатори С, осигиряват постоянен товар на изправителя с цел да не се повишават захранващите напрежения. Примерна стойност за R: 300oM/5W. Мощността на мрежовия трансформатор трябва да е в съответствие с мощността на усилвателя.
Умишлено не предлагаме стерео (или мостов) вариант на една платка за да не се влошава охлаждането от близостта на интегралните схеми.
На фиг.2 е показано мостово свързване на два усилвателя, което е подходящо в случаите на ограничено захранващо напрежение или по-високоомен товар (8, 16oM). При зхаранващо напрежение Us=±25V и Rт=8oM се получава максимална изходна мощност от 150W, а при Us=±35V и Rт=16oM - 170W. Интересен е случаят при Us=±13V и Rт=4oM, който е подходящ за вграждане в автомобили (с използване на съответен инвертор) и води до изходна мощност около 70W.
При мостовия монтаж на мястото на C7 се поставят мостчета и на двете платки, a входа на платка II се дава на маса. Ако се използват режимите "mute/stand-by", то управляващите вериги трябва да се комутират едновременно (например с двоен ключ).
Усилването по напрежение на усилвателя се определя от отношението R7/R8. При R7=22koM, R8=680oM усилването е 32,5 пъти, което означава, че необходимото входно напрежение за получаване на пълна изходна мощност (70W/4oM) е около 600mVeff. Най-лесно усилването се променя чрез стойността на R2, но тя не трябва да се намалява значително тъй-като това ще доведе до спад в ниските честоти. Резисторите R2 и R10 трябва да имат същата стойност като R7.
Озвучителните тела са защитени схемно от преходните процеси при включване на захранването, но не и от постоянно напрежение в следствие на пробиви в крайните транзистори. За тази цел успешно може да се използва предлаганата от нас "Защита на озвучителни тела" (kit75).
ВАЖНО! Преди да пристъпите към включване на усилвателя, моля прочетете внимателно:
>> Инструкция за пускане на усилвателя <<
