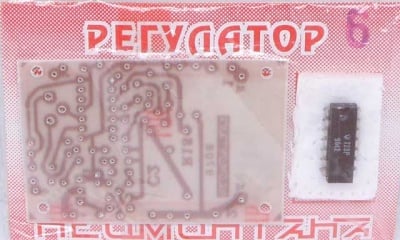

Набор Терморегулатор 6
Арт.№: 5124
1 от 1
Информация
ТЕРМОРЕГУЛАТОР 220V/3A
"НЕОМОНТАНА" предоставя на любителите на техниката разработката си на
компактен терморегулатор, който може да се използва е инкубатори,
аквариуми и други. Захранването е мрежово безтрансформаторно, а ключовият
прибор е тиристор, като нагревателния елемент /може и eл. лампи/ се
управлява еднополупериодно.
Основните функции в регулатора се изпълняват от инт. схема 723
/пластмасов корпус/ , която се захранва от правоъгълните импулси с честота
50 Hz, формирани върху ценер-диода VД1 /фиг. 1/.
Датчикът за топлина е маломощен силициев диод, включен в мостова схема,
захранвана от високостабилизираното вътрешно опорно напрежение на инт.
схема /извод 6/. В другия диагонал на моста са инвертиращия вход /4/ и
неинвертиращия вход /5/ на вътрешния операционен усилвател на 723.
Изходът на този операционен усилвател /13/ управлява вътрешния повторител
/крайния транзистор/ с извод в /10/, като между емитера му /10/ и извод
/9/ е разположен вътрешен ценер-диод 8.2V. Извод /9/ - анода на диода
се свързва с маса. Транзистор VT1 и вътрешния краен транзистор образуват
тригерна схема от елементи с различна проводимост и като емитерен резистор -
ценер-диода. Изходът на тригера, през диода VД2, разрешава или блокира
работата на маломощната пускова схема с VT2 и VT3 на тиристорния ключ.
Балансирането на измерителния мост за определена температура става с
тримера RP1. Ако температурата в обекта стане пo-ниска, напрежението върху
диода VД4 се повишава, повишава се и напрежението в инвертиращия вход /4/
на усилвателя и в крайна сметка имащия много малък хистерезис тригер се
преобръща /запушват се и двата му транзистора/. Разрешава се презареждането
на кондензатор С4 и разрядните му импулси отпушват тиристора в началото
на всеки положителен полупериод, като товарния среден ток е до 1 А.
При повишаване на температурата става обратното: на изхода на операционния
усилвател напрежението се повишава и тригерната схема се преобръща в
отпушено състояние. При това през диода VД2 се блокира презареждането на С4
и тиристора престава да се отпушва.
За премахването на радиосмущенията е предвиден LC филтър. Дроселът се навива
с бобинажен проводник ПЕЛ с диаметър 0,5? 0,8 мм до напълването на макарата.
При монтиране на регулатора трябва да се спазват правилата за ел.
безопасност. Когато обектът за регулиране е инкубатор е желателно самия
регулатор да се монтира във вътрешния обем с цел елиминиране на
температурното влияние на околната среда върху електронната схема
Ако за нагреватели се използват електрически лампи, за премахване на
прякото топлинно излъчване върху датчика трябва да се вземат необходимите
конструктивни мерки за защита.
Предвидена е възможност с отваряне на ключа S1 да се задава предварително
зададена пo-ниска температура, като доуточняването става чрез подбор на
резистора R7.
ЗАБЕЛЕЖКА: R5 не се поставя, когато RP1 е 470?.
