Набор СВЕТОД.ИНДИК. 3
Арт.№: 13748
1 от 1
Информация
БЕЗ A277 МОНО
Фирма "НЕОМОНТАНА" Ви предлага възможността чрез този комплект да монтирате един полезен възел към Вашата радиоапаратура, като основното му предназначение е следене нивото на звуковия сигнал при режим "запис". Към входа на индикатора може да се подава и сигнал от крайния усилвател, но чрез подходящ делител.
От два набора може да изградите и компактен стереоиндикатор, като използвате подходящи дистанционни втулки. Светодиодите се монтират в равнината на платката.

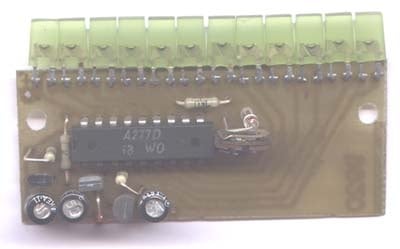

Дванадесетте светодиода се управляват от специализираната интегрална схема UAA180 (A277D, NE2980), с изводи:
извод 1 - маса;
извод 2 - управление на яркостта на светене;
извод 3 - Vоп мах, опорно напрежение - високо;
извод 4-15 - връзки със светодиодите;
извод 16 - Vоп min, опорно напрежение - ниско;
извод 17 - Vупр управляващо напрежение;
извод 18 - Vзахр захранващо напрежение;
ПРЕДЕЛНИ параметри:
Vзахр. < 18V; 0V < (Vупр., Vоп. min, Vоп. max) < 6V
НОМИНАЛНИ параметри:
10V < Vзахр. < 18V; работна температура: -25°C < T < 85°C;
Максимален ток през светодиод - 10мА!
ВНИМАНИЕ: Не се допуска смяна на поляритета на захранващото напрежение!
Схемата от фиг. 1 не влияе върху нивото на високите честоти от източника на сигнала, тъй-като предусилвателя е с повишено входно съпротивление. Усиленият и изправен входен сигнал се интегрира от кондензатора С3, като неговата стойност определя динамичната характеристика на индикатора (3 ms).
С тример - потенциометъра се задава чувствителността (размаха на светлинния стълб). Настройването става като на входа 1 се подава стандартен сигнал 0,775V - не трябва да свети последния светодиод VD4.
Монтираната платка най-лесно се проверява, като при включване на захранването при отворен вход 1 - трябва за момент да се получи светещ стълб с дължина, зависеща от положението на тримера Р.
От два набора може да изградите и компактен стереоиндикатор, като използвате подходящи дистанционни втулки. Светодиодите се монтират в равнината на платката.
Дванадесетте светодиода се управляват от специализираната интегрална схема UAA180 (A277D, NE2980), с изводи:
извод 1 - маса;
извод 2 - управление на яркостта на светене;
извод 3 - Vоп мах, опорно напрежение - високо;
извод 4-15 - връзки със светодиодите;
извод 16 - Vоп min, опорно напрежение - ниско;
извод 17 - Vупр управляващо напрежение;
извод 18 - Vзахр захранващо напрежение;
ПРЕДЕЛНИ параметри:
Vзахр. < 18V; 0V < (Vупр., Vоп. min, Vоп. max) < 6V
НОМИНАЛНИ параметри:
10V < Vзахр. < 18V; работна температура: -25°C < T < 85°C;
Максимален ток през светодиод - 10мА!
ВНИМАНИЕ: Не се допуска смяна на поляритета на захранващото напрежение!
Схемата от фиг. 1 не влияе върху нивото на високите честоти от източника на сигнала, тъй-като предусилвателя е с повишено входно съпротивление. Усиленият и изправен входен сигнал се интегрира от кондензатора С3, като неговата стойност определя динамичната характеристика на индикатора (3 ms).
С тример - потенциометъра се задава чувствителността (размаха на светлинния стълб). Настройването става като на входа 1 се подава стандартен сигнал 0,775V - не трябва да свети последния светодиод VD4.
Монтираната платка най-лесно се проверява, като при включване на захранването при отворен вход 1 - трябва за момент да се получи светещ стълб с дължина, зависеща от положението на тримера Р.
