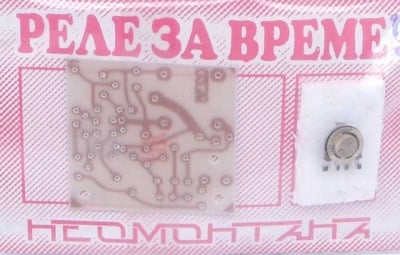

Набор реле за време 09
Арт.№: 18410
1 от 1
Информация
Реле за време 8min 12V 7A.
Релето за време представлява тиристорен ключ с пускова схема (еквивалентна на еднопреходен транзистор) и електромагнитно реле.
Времето на закъснение се определя от времеконстантата на веригата RP, R5 и C2. Запускането на схемата става с включването на захранващото напрежение 12V, а не с бутон, както е в "Реле за време 5". Транзисторът VT3 се отпушва за кратко време при зареждането на C4, с което бобината на релeто P (12V) през нискоомното R1 получава захранващо напрежение и се включва нормално отвореният му контакт. Така товарът получава захранващо напрежение, а през VD2 се подава напрежение и на бобината, с което релето P самозадържа.
След зареждане на C1 до напрежение, зададено с делителя R2 и R3, лавинообразно се отпушват VT1 и VT2, C2 се разрежда върху R4 и през R6 тиристора VTh също се отпушва и шунтира бобината на P. Релето изключва товара; схемата се разпада и е готова за следващо пускане.
Минималното време на закъснение се определя от R5 и е около 10sec.
Времезакъснението може да се увеличи двойно, ако RP стане 1M? или C2 - 1000µF.
Релето може да се замени с такова за 15A/14V и бобина 12V.
Забележка: Захранващото напрежение за релето и товара трябва да бъде стабилизирано за да не се получава скок в него при изключване на товара - в противен случаи този скок запуска релето отново.
