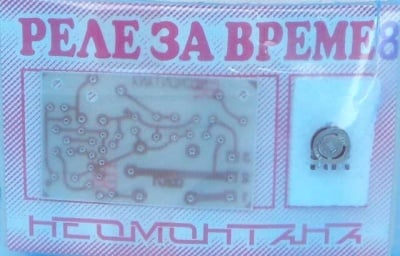

Набор реле за време 08

Релето за време до 5min е от типа “стълбищен автомат”, изключващ със закъснение.
Може да се използва за изключване на лампи, вентилатор в сервизно помещение и др.
Тази оригиналната схема в изключено състояние не консумира ел. eнергия.
Малките размери дават възможност за монтиране в разклонителната кутия за ел.
инсталация и може да се използва и като локално реле за време за стълбищна площадка
при многоетажни сгради.
Задействането става с неограничен брой бутони Б (за стълбища).
Принципът на действие е следния: След натискане на някой бутон се получава захранване
за кратко време.
Групата R1, C1, VD1-VD4 представлява капацитивен делител с изправително-стабилизираща
част, като на изглаждащия кондензатор С2 се подават правоъгълни положителни импулси.
Релето Р се включва от това напрежение, нормално отвореният контакт се затваря и
релето за време се самозадържа. Захранващото напрежение започва да зарежда
кондензатор C3.
Транзисторите VT2, VT3 представляват еквивалент на еднопреходен транзистор.
След достигане на напрежението върху С3 до зададеното от делителя R4/R5 напрежение,
става пробив на транзисторната структура и изпразване на C3 върху R7.
През R3 този къс импулс отпушва VT1 и бобината на релето се шунтира, контактът на
релето се отваря и захранващото напрежение отпада.
Схемата остава за неопределено време в изходно състояние.
При зададените стойности на RP1=470к?, R6=10к? и C3=1000µF диапазона на закъснение
е от 10s до 5min. При повишаване на тези стойности се увеличава и времето.
Платката може да се постави в кутия No.13, разпространявана от сп. "Млад конструктор".
