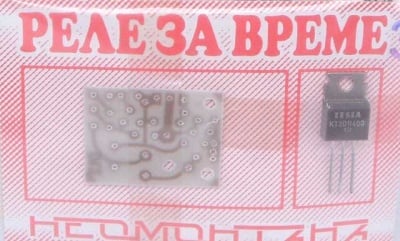

Набор реле за време 03
Арт.№: 13754
1 от 1
Информация
Реле за време до 8min 12V/3A.
Релето за време представлява тиристорен ключ с пускова схема - еквивалентна на еднопреходен транзистор.
Началото на процеса е включването на захранващото напрежение. Времето на закъснение се определя от времеконстантата на веригата RP, R1, C1. След достигае на напрежение върху C1, зададено с делителя R6, R2 и R4 става лавинообразно отпушване на VT1 и VT2, изпразване на C1 върху R3, а от там отпушване на VTh през R5 и подаване на захранване върху товара. Схемата остава в това състовние, докато не се прекъсне захранващото напрежение.
Тиристорът VTh е за продължителен ток 3А, само когато е поставен върху охлаждащ радиатор.
Минималното време от около 10sec се опредля от R1.
Времезакъснението от 8min може да се увеличи двойно, ако RP стане 1M? или C
