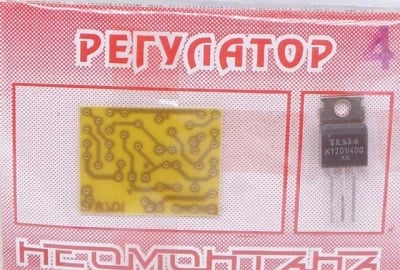

Набор Регулатор 4 200W

С тази разработка Ви предлагаме устройство за двуполупериодно регулиране
силата на светене на лампи с мощност 200W, като включването е съпроводено
с плавно нарастване на напрежението, което отстранява токовият удар при
пускането на студената лампа (ток над 10 пъти по-голям от номиналния).
Този регулатор може да се командва от външен потенциометър (или тример) 100k?.
При монтиране на платката в инсталационната разклонителна кутия, към лампата
на мястото на резистор R8 (фиг.1) може да се постави мостче, като се получава
максималното напрежение с плавно нарастване. Ако помещението допуска по-слабо
осветление, на мястото на R8 може да се запои съответен резистор за намаляване
на напрежението към лампата (например 5,1k? за 10%, 12k? за 20%).
Дроселът, навит с проводник ПЕЛ (0,5?0,8)mm и кондензаторът С1 представляват
филтър против разпространяване на смущения в мрежата.
Тиристорният ключ, с транзисторна пускова схема, работи с пулсиращо положително
напрежение от изправителя “Грец". Фазовоуправляващата група е от СЗ, VT1 и R8.
VT1 представлява променлив с времето резистор, като в изходно положение има
максимална стойност. След зареждане на С2 през R6 от положителните импулси
върху тиристора (до момента на отпушването му през всяка полусинусоида) VT1 има
най-малко изходно съпротивление. След изключване на инсталационния ключ, С2 се
разрежда до изходно състояние през нискоомната верига R7, Д5 и останалата
част от схемата.
Резисторите, преди вертикалното им монтиране, трябва да се подготвят,
като изводите към платката се почистят от боята. Резисторът R7 и диодът Д5
се съединяват последователно със спойка извън платката и се запояват също вертикално.
