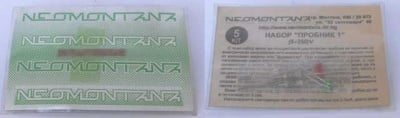

Набор ПРОБНИК 1 5V-250V
Арт.№: 13323
1 от 1
Информация
+/-/~ ПРОБНИК 5V-250V
С този набор може да осъществите двуполюсен пробник за наличие на електрическо напрежение като елементите се поставят в пластмасово тяло от използван маркер или "фулмастер". При индициране на положително напрежение свети единият светодиод, при отрицателно другия, а при променливо и двата. За острие на тялото със светодиодите може да се запои накрайник от пълнител на химикалка. Второто пробно тяло, както и свързващият проводник, трябва да бъдат също с добра изолация.
ВНИМАНИЕ: Това не е фазомер! Токът, протичащ през пробника, е опасен за живота - не е допустимо докосването на тоководещите части при измерване на напрежения по високи от 24 V!
Времето за измерване, при напрежения no-високи от 100V, трябва да не е по-голямо от 3 сек.
Използваните светодиоди светят добре при малък ток 2-3мА, което дава възможност резисторите R2, R3 да бъдат по-високоомни, т.е. загубната мощност да е по-ниска.
Двуанодният ценер-диод поема през себе си част от тока /което ограничава тока през светодиодите/ едва през последната четвъртина от диапазона на измерваното напрежение.
Резисторите R2, R3 се монтират извън платката.
След вкарване на устройството в тръбичката, платката трябва да се повдигне /например с дунапрен/, така че светодиодите да влязат в предварително пробитите два отвора. Светодиодите не трябва да се запояват непосредствено в отворите на платката, а на известно разстояние /за да се предпазят от прегряване/.
