Набор МИКРОФОНЕН ПРЕДУСИЛВАТЕЛ 02
Арт.№: 36990
1 от 1
Информация
Набор МИКРОФОНЕН ПРЕДУСИЛВАТЕЛ
МИКРОФОНЕН ПРЕДУСИЛВАТЕЛ
захранващо напрежение................... 9V
консумиран ток................................... 10mА

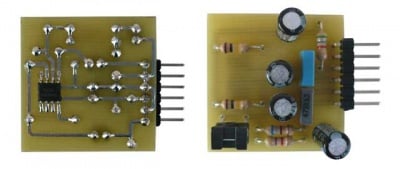

размер на платката.............................30х30мм.
Настоящата схема представлява предусилвател за динамичен микрофон изграден на базата на операционния усилвател МС4558. Схемата може да бъде използвана, както за изграждането на нови апаратури така и за вграждане в усилватели и други аудио устройства, които нямат вход за микрофон. Тример-потенциометъра в схемата е вързан в обратната връзка на ОУ и посредством него може да бъде настроена чувствителността на входа. Захранването на схемата е еднополярно 9 волта и може да бъде изпълнено, както от адаптор ( трансформатор, грец, филтров кондензатор ) така и с батерия 9V. При захранване с батерия се елиминират проблемите свързани с брума от мрежата.
