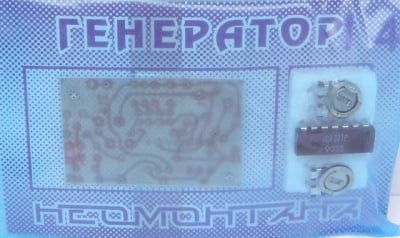

Набор ГЕНЕРАТОР 14
Арт.№: 18418

1 от 1

Информация
Генератор 2Hz-2MHz 12V.
Използването на "бърз" компаратор 527, дава възможност да се получи генератор на
правоъгълни импулси за сравнително висока честота.
Захранващото напрежение е 12V±1, консумираният ток < 30мА.
Самата интегрална схема получава положително напрежение 5V (от ценер диода VD1)
спрямо средната точка 10 на U1, отрицателно напрежение > 6V (пад върху R1). Изходът
на U1 спрямо извод 10 е ТТL съвместим.
Времезадаващата група е свързана към инвертиращия вход 3 на U1, а праговото напрежение
се задава от делителя R3, R4 към вход 4. С превключването на C3?C6 се получават четири
обхвата, примерно:
C3 470n 2Hz?200kHz;
C4 100n 5Hz?500kHz;
C5 1n 50Hz?5MHz;
C6 47pF 8kHz?10MHz.
Изключително големият диапазон на регулиране в един обхват (1:100000) е постигнат с
особеното включване на тример-потенциометъра RP2, който участва и в двата фактора,
определящи честотата на генерация - времезадаващата група и ширината на хистерезиса
във вход 4 (определен от дълбочината на положителната обратна връзка).
Правоъгълните импулси могат да се получат от два изхода: 3 - променливотоков и 4-с
регулируемо ниво. Изход 4 е нискоомен и е част от усилвателя с VT1.
Превключването на обхвата може да се изведе извън платката с бутонен или галетен
превключвател. Задаващият тример също може да се замени с външен потенциометър.
Поради твърде широкият диапазон е препоръчително да се използва врътка-редуктор.
Преди монтажа на на интегралната схема да се постави мостчето М.
Резисторите от типа РПМ с вертикален монтаж да се почистят предварително от лаковото
покритие върху изводите им.
правоъгълни импулси за сравнително висока честота.
Захранващото напрежение е 12V±1, консумираният ток < 30мА.
Самата интегрална схема получава положително напрежение 5V (от ценер диода VD1)
спрямо средната точка 10 на U1, отрицателно напрежение > 6V (пад върху R1). Изходът
на U1 спрямо извод 10 е ТТL съвместим.
Времезадаващата група е свързана към инвертиращия вход 3 на U1, а праговото напрежение
се задава от делителя R3, R4 към вход 4. С превключването на C3?C6 се получават четири
обхвата, примерно:
C3 470n 2Hz?200kHz;
C4 100n 5Hz?500kHz;
C5 1n 50Hz?5MHz;
C6 47pF 8kHz?10MHz.
Изключително големият диапазон на регулиране в един обхват (1:100000) е постигнат с
особеното включване на тример-потенциометъра RP2, който участва и в двата фактора,
определящи честотата на генерация - времезадаващата група и ширината на хистерезиса
във вход 4 (определен от дълбочината на положителната обратна връзка).
Правоъгълните импулси могат да се получат от два изхода: 3 - променливотоков и 4-с
регулируемо ниво. Изход 4 е нискоомен и е част от усилвателя с VT1.
Превключването на обхвата може да се изведе извън платката с бутонен или галетен
превключвател. Задаващият тример също може да се замени с външен потенциометър.
Поради твърде широкият диапазон е препоръчително да се използва врътка-редуктор.
Преди монтажа на на интегралната схема да се постави мостчето М.
Резисторите от типа РПМ с вертикален монтаж да се почистят предварително от лаковото
покритие върху изводите им.
