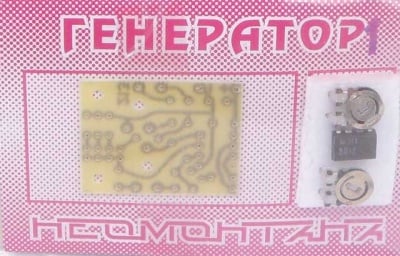

Набор ГЕНЕРАТОР 13
Арт.№: 18417
1 от 1
Информация
Генератор 1Hz-200KHz 5-15V.
Този генератор на правоъгълни импулси има три диапазона:
I 1Hz?5kHz
II 10Hz?50kHz
III 100Hz?200kHz.
Те се задават с превключване на кондензатори с джъмпери на платката или по друг
начин извън нея.
Генераторът е изпълнен с компаратора 311. Изходните импулси се получават през
кондензатор С7 от тримера RP2, включен в емитерната верига на транзисторния повторител
( с ток до 50мА) в интегралната схема.
Времезадаващата верига е в инвертиращия вход 2 на U1, като C2?C5 се зареждат и разреждат
в зависимост от нивото в изхода 1. Праговото ниво се задава с делителя R1, R2, свързан
към неинвертиращия вход 3. Този праг се променя с положителна обратна връзка също в
зависимост от изходното ниво 1.
Необичайно широкият диапазон на изменение на честотата в един обхват се дължи на
специалното включване на задаващия потенциометър RP1 в двете вериги на вход 2 и 3.
Така се променя не само времеконстантата на времезадаващата група, но и ширината на
хистерезиса в праговото ниво. Например: при задаване на висока честота съпротивлението
на RP1 (включено към С2?С5) е малко, но остатъка му (към делителя R1,R2) е голям, т.е.
влиянието на обратната връзка е слабо (хистерезиса е малък) и напреженито върху С2?С5
по-бързо достига праговите нива при зареждане и разреждане.
Амплитудата на правоъгълните импулси в изход 1 на U1 е с 2V по-ниска от захранващото
напрежение, а изходния сигнал се задава с тримера RP2 от 0 до 80% от амплитудата в изход 1.
Вместо тример RP1 от платката може да се включи външен задаващ потенциометър с врътка-
редуктор.
Джъмпера за диапазоните S1?S4 може да се замени с външен бутонен или галетен превключвател.
С даване на стробиращия извод 6 на U1 към ниво "0" или маса "-" с мостчето S5,
генерирането се прекратява. Така може да се реализира модулиране на изходния сигнал с
по-ниска честота ( вторият генератор не трябва да бъде с 311, а например с операционен
усилвател или таймер 555).
Захранването е (5?15)V, а консумацията на схемата < 20мА.
Забележка: С кондензатор C5 (1µF, неполярен) може да се получи още един обхват:
0.1Hz~ 500Hz.
I 1Hz?5kHz
II 10Hz?50kHz
III 100Hz?200kHz.
Те се задават с превключване на кондензатори с джъмпери на платката или по друг
начин извън нея.
Генераторът е изпълнен с компаратора 311. Изходните импулси се получават през
кондензатор С7 от тримера RP2, включен в емитерната верига на транзисторния повторител
( с ток до 50мА) в интегралната схема.
Времезадаващата верига е в инвертиращия вход 2 на U1, като C2?C5 се зареждат и разреждат
в зависимост от нивото в изхода 1. Праговото ниво се задава с делителя R1, R2, свързан
към неинвертиращия вход 3. Този праг се променя с положителна обратна връзка също в
зависимост от изходното ниво 1.
Необичайно широкият диапазон на изменение на честотата в един обхват се дължи на
специалното включване на задаващия потенциометър RP1 в двете вериги на вход 2 и 3.
Така се променя не само времеконстантата на времезадаващата група, но и ширината на
хистерезиса в праговото ниво. Например: при задаване на висока честота съпротивлението
на RP1 (включено към С2?С5) е малко, но остатъка му (към делителя R1,R2) е голям, т.е.
влиянието на обратната връзка е слабо (хистерезиса е малък) и напреженито върху С2?С5
по-бързо достига праговите нива при зареждане и разреждане.
Амплитудата на правоъгълните импулси в изход 1 на U1 е с 2V по-ниска от захранващото
напрежение, а изходния сигнал се задава с тримера RP2 от 0 до 80% от амплитудата в изход 1.
Вместо тример RP1 от платката може да се включи външен задаващ потенциометър с врътка-
редуктор.
Джъмпера за диапазоните S1?S4 може да се замени с външен бутонен или галетен превключвател.
С даване на стробиращия извод 6 на U1 към ниво "0" или маса "-" с мостчето S5,
генерирането се прекратява. Така може да се реализира модулиране на изходния сигнал с
по-ниска честота ( вторият генератор не трябва да бъде с 311, а например с операционен
усилвател или таймер 555).
Захранването е (5?15)V, а консумацията на схемата < 20мА.
Забележка: С кондензатор C5 (1µF, неполярен) може да се получи още един обхват:
0.1Hz~ 500Hz.
Характеристики
Тегло (кг.)
0.03
