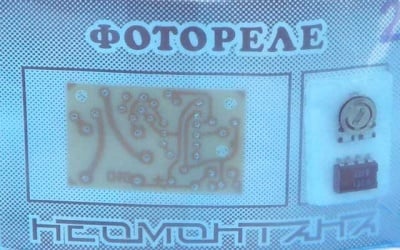

Набор фотореле 2

Фоторелето включва електромагнитното реле при бавно намаляване осветеността на фотодиода VD1, включен в неинвертиращия вход на усилвателя U1, свързан като компаратор. Задаващият делител с RP и R2 е в инвертиращия вход на U1. Кондензаторът C2 служи за честотна корекция.
Кондензаторът C1 форсира превключването на компаратора, а в изходно състояние (изключено реле) действа като интегрираща верига - бързите промени на осветеността не влияят върху вход 3.
При бавно намаляване на осветеността включеният в обратна посока фотодиод увеличава съпротивлението си, което води до понижаване на напрежението на вход 3. При достигане на зададеното ниво от вход 2 - не изход 6 се получава ниско ниво - светодиодът VD2 започва да свети; релето P се включва. При увеличаване на осветеността става обратното.
Захранващото напрежение е 12V. Релето P има бобина 400? с ток във включено състояние до 30мА.
Контактната система е за ток 7А/250VAC; 12A/125VAC или 7A/30VDC. Контактът 3 е нормално отворен, а 2 - нормално затворен.

NA-FOTO RELE 2 84 Фотореле 2
