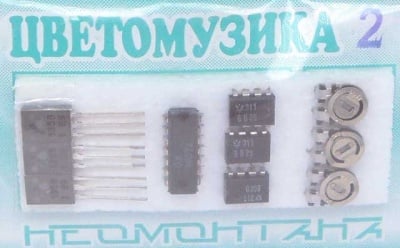

Набор ЦВЕТОМУЗИКА 2
Арт.№: 13333
1 от 1
Информация
Цветомузика 3x10W/12V.
"НЕОМОНТАНА" предлага на любителите на електрониката едно от най-разпространените
устройства за светлинни ефекти - "цветомузика".
Схемата представлява три филтъра - за ниски(LO), високи(HI) и средни (MID) честоти.
Напреженията получени на изходите на тези филтри (4, 5 и 6) управляват транзисторен
блок и съответните лампи (изходи 1, 2, 3).
Входният сигнал (от стандартен линеен изход - 0,775Veff) през C8 се подава на
предварителен усилвател - ограничител, реализиран с U5C.
Той има две основни фунции - усилване на входния сигнал, ако той е под 0,775V и
ограничаване на амплитудата, която се подава към филтрите с цел да се избегне
постоянното светене на лампите при поява на много силен сигнал.
Усилването се опредля от зависимостта: А = R23/R22.
Особено важно е да се подбере правилно усилване на това стъпало тъй като ако то е
твърде голямо (усиленото напрежение силно надхвърля ±1,2V) на изхода на U5C ще се
получи правоъгълно напрежение, поради действието на диодите D9-D12, което е нежелателно.
От друга страна - при малкo усилване (усиленото напрежение е много по-малко от ±1,2V)
ограничението няма да действа.
За това делителят трябва така да се подбере, че полученото усилване, умножено с
номиналната стойност на входния сигнал да даде изходно напрежение около
±1,2V (0,85 Veff) - така ще се получи оптимален режим на работа на ограничителя.
Тази настройка най-добре може да се извърши с помощта на осцилоскоп.
Ако като източник на сигнала за цветомузиката е крайно стъпало - на входа трябва
да се постави резисторен делител, с който да се намали входното напрежение до
номиналното 0,775Veff.
Този вариант не е за предпочитане, тъй като напрежението на крайното стъпало
зависи и от неговия потенциометър за усилване.
Така усиленото и ограничено на ±1,2V напрежение се подава на входовете на филтрите.
Те са изградени с помощта на операционни усилватели (за НЧ - U5A, ВЧ - U5D, СЧ - U5B)
и са от втори ред.
Характерно за тях е, че имат усилване от около 20dB в лентата на пропускане.
Филтърът за НЧ е с честота на среза около fнч=50Hz при C4=330nF, C3=3,3nF;
при C4=220nF и C3=2,2nF - fнч = 80Hz.
Филтърът за средни честоти е с централна честота fср=800Hz при C10=4,7nF, C12=22nF;
fср=1,2kHz при С10=4,7nF и С12=10nF.
Филтърът за ВЧ е с fвч=5,8kHz при С11=1nF, C17=10nF; fвч=4,7кHz при С17=15nF.
От изходите на филтрите сигнала през развързващите кондензатори (C6, C13, C14)
се подава на съответния диоден изправител, който формира едно постоянно ниво,
съотвестващо на сигнала, преминал през филтъра.
Изправеното напрежение се подава на единия от входовете на компаратор (U6, U7 или U8).
На другия му вход чрез делител (RP1/R18, RP2/R29 или RP3/R30) се задва прага на
сработване на компаратора или с други думи с тримерите се регулира нивото на входния
сигнал, при което ще светне лампата не съответния честотен обхват.
Изходите на компараторите са сързани към съответните входове на транзисторния блок.
Изходните транзистори в компараторите се отпушват тогава, когато напрежението от
съответния филтър превиши зададения праг на сработване, което води до отпушване
и на мощните транзистори и светване на лампите.
В случаи, че схемата проявява склонност към самовъзбуждане (при по-големи усилвания
на входното стъпало) и канала за високите честоти свети постоянно, трябва да се постави
кондензатор паралелно на R23, като например при R23=100к - Cдоп. < 220p.
Цветомузиката се захранва с еднополярно напрежение (12?15)V.
То се подава между маса и вход 7. От точка 8 на транзисторния блок се получава
напрежението за захранване на филтрите.
То е допълнително филтрирано от развързващата група C1, R7 и е с около 1V по-ниско
от напрежението в т. 7.
Чрез резисторите R20, R21 се създава изкуствена средна точка, която е необходима
за правилната работа на операционните усилватели.
Максималната мощност, която може да управлява всеки канал е 10W/12V.
Желателно е обаче да не се поставя само една лампа с максимална мощност, а да се
свържат паралелно или последователно няколко лампи с по-малка мощност.
Причината за това е, че лампи 10W/12V са много инертни и не могат да следват бързо
изменящия се ритъм на музиката.
Могат да се използват и конфигурации със светодиоди.
Обикновенно за ниските честоти се използва червен цвят, за средни - зелен,
за високи - син.
Човешкото око има неколкократно по-ниска чувствителност за синия, спрямо червения
цвят и по-малка за зеления, спрямо червения.
Преди запояването на U5 трябва да се постави мостчето М - парче от изолиран проводник!
Тъй-като резисторите са с вертикален монтаж да се обърне внимание на предварителното
премахване на лаковото покритие от изводите им, когато са от тип МЛТ(РПМ)!
