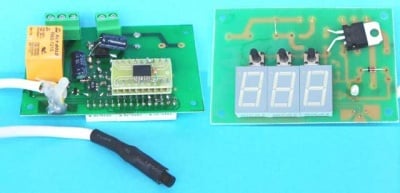

Набор 811B терморегулатор
Арт.№: 25917
1 от 1
Информация
ТЕРМОРЕГУЛАТОР -140C/+130C С PIC КОНТРОЛЕР И ДАТЧИК ЗА ТЕМПЕРАТУРА С ВЪНШНО ЗАХРАНВАНЕ 12V
ТЕРМОРЕГУЛАТОР - 811 -140 до +130 градуса
Настоящият терморегулатор може да се използва за регулиране температурата на фризери, хладилници, подово отопление, камини, локално парно, "битов инкубатор".
Изграден на базата на PIC контролер и датчик за температура и честота.
Нормално състояние на работа на терморегулатора е да показва текущата температурата на дисплея и релето е задействано до достигане на зададената температура за регулиране. Изхода на релето осигурява 15А на 220V и има нормално отворен и нормално затворен контакт с което може да се правят комбинации за включване на нагревател или пък на вентилатор или помпа при достигане на зададената температура!
Бутон 1- основен за функция
Бутон 2- (-) при програмиране
Бутон 3-влизане в режим програмиране и (+) при програмиране
Програмиране :
При натискане на Бутон 3 ще се покажат следните функиции :
-първо натискане rE.F (референтна температура)- след отпускане на бутона се изписва зададената температура - само информационно (примерно 31.0 градуса).
-второ натискане dП.1 (задаване на референтна температура)- след отпускане на бутона се изписва последната зададена температура (примерно 31.0 градуса), сега натиснете Бутон 1 и го задръжте за 5 секунди. Докато държите натиснат бутона на дисплея ще ви изпише dП.1 а след изтичането на 5 секунди в натиснато положение ще се покаже последната зададена температура мигаща (примерно 31.0 градуса). Сега може да зададете нова температура за регулиране като използвате Бутон 2 за (-) и Бутон 3 (+), а регулирането намаля или нараства с 0,1 градус. Когато установите желаната температура натиснете Бутон 1 и тя ще бъде запаметена!
-трето натискане PA.r (хистерезис)- след отпускане на бутона се изписва последния зададен хистерезис (примерно 0.5). Регулирането на хистерезиса е в границите от 0 до 25.5 през 0.1, като показание 0 е без хистерезис! Сега натиснете Бутон 1 и го задръжте за 5 секунди. Докато го държите натиснат на дисплея ще се изпише PA.r, а след изтичането на 5-те секунди ще се покаже последния зададен хистерезис мигащ (примерно 0.5). Сега може да зададете нов хистерезис за регулиране като използвате Бутон 2 за (-) и Бутон 3 за (+), а регулирането намаля или нараства с 0,1. Когато установите желания хистерезис натиснете Бутон 1 и той ще бъде запаметен!
-четвърто натискане r1.1 (състояние на задействане на релето)- служи само за тестване на релето! Натиснете Бутон 1 за 5 секунди и ще се появи мигащ надписа r1.1. С Бутон 3 може да изключите или включите релето, а също може да го видите и визуално на светодиода Led.ю
С пето натискане на Бутон 3 релето ще се върне в състоянието в зависимост от зададената температура!
-пето натискане te1 (реална температура). Това е температурата която в момента измерва датчика SMT.
Датчик SMT е запоен на платката и винаги ще показва близо 3 градуса по висока температура заради затоплянето на платката от стабилизатора на 5 волта , индикаторите и транзистора. За да избегнете това загряване на датчика може да го отпоите и свържете с осукан трижилен проводник до платката като не бива да превишавате 5 метра.
12V - захранване без значение на поляритета. Напрежение 12-16 волта и минимален ток 70мА.
ВАС- контакти на релето като:
АВ -нормално отворен контакт
АС- нормално затворен контакт
Сглобен и тестван, работещ на вънщно захранване 12V
Размери на платката 76х50мм
Настоящият терморегулатор може да се използва за регулиране температурата на фризери, хладилници, подово отопление, камини, локално парно, "битов инкубатор".
Изграден на базата на PIC контролер и датчик за температура и честота.
Нормално състояние на работа на терморегулатора е да показва текущата температурата на дисплея и релето е задействано до достигане на зададената температура за регулиране. Изхода на релето осигурява 15А на 220V и има нормално отворен и нормално затворен контакт с което може да се правят комбинации за включване на нагревател или пък на вентилатор или помпа при достигане на зададената температура!
Бутон 1- основен за функция
Бутон 2- (-) при програмиране
Бутон 3-влизане в режим програмиране и (+) при програмиране
Програмиране :
При натискане на Бутон 3 ще се покажат следните функиции :
-първо натискане rE.F (референтна температура)- след отпускане на бутона се изписва зададената температура - само информационно (примерно 31.0 градуса).
-второ натискане dП.1 (задаване на референтна температура)- след отпускане на бутона се изписва последната зададена температура (примерно 31.0 градуса), сега натиснете Бутон 1 и го задръжте за 5 секунди. Докато държите натиснат бутона на дисплея ще ви изпише dП.1 а след изтичането на 5 секунди в натиснато положение ще се покаже последната зададена температура мигаща (примерно 31.0 градуса). Сега може да зададете нова температура за регулиране като използвате Бутон 2 за (-) и Бутон 3 (+), а регулирането намаля или нараства с 0,1 градус. Когато установите желаната температура натиснете Бутон 1 и тя ще бъде запаметена!
-трето натискане PA.r (хистерезис)- след отпускане на бутона се изписва последния зададен хистерезис (примерно 0.5). Регулирането на хистерезиса е в границите от 0 до 25.5 през 0.1, като показание 0 е без хистерезис! Сега натиснете Бутон 1 и го задръжте за 5 секунди. Докато го държите натиснат на дисплея ще се изпише PA.r, а след изтичането на 5-те секунди ще се покаже последния зададен хистерезис мигащ (примерно 0.5). Сега може да зададете нов хистерезис за регулиране като използвате Бутон 2 за (-) и Бутон 3 за (+), а регулирането намаля или нараства с 0,1. Когато установите желания хистерезис натиснете Бутон 1 и той ще бъде запаметен!
-четвърто натискане r1.1 (състояние на задействане на релето)- служи само за тестване на релето! Натиснете Бутон 1 за 5 секунди и ще се появи мигащ надписа r1.1. С Бутон 3 може да изключите или включите релето, а също може да го видите и визуално на светодиода Led.ю
С пето натискане на Бутон 3 релето ще се върне в състоянието в зависимост от зададената температура!
-пето натискане te1 (реална температура). Това е температурата която в момента измерва датчика SMT.
Датчик SMT е запоен на платката и винаги ще показва близо 3 градуса по висока температура заради затоплянето на платката от стабилизатора на 5 волта , индикаторите и транзистора. За да избегнете това загряване на датчика може да го отпоите и свържете с осукан трижилен проводник до платката като не бива да превишавате 5 метра.
12V - захранване без значение на поляритета. Напрежение 12-16 волта и минимален ток 70мА.
ВАС- контакти на релето като:
АВ -нормално отворен контакт
АС- нормално затворен контакт
Сглобен и тестван, работещ на вънщно захранване 12V
Размери на платката 76х50мм
