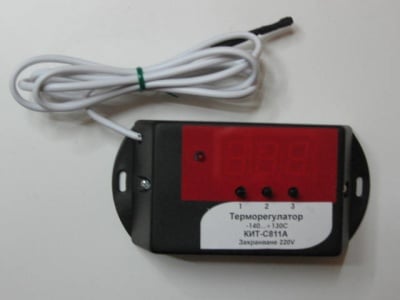

Набор 811A терморегулатор
Арт.№: 33529
1 от 1
Информация
ТЕРМОРЕГУЛАТОР NA-811A РЕГУЛИРА ТЕМПЕРАТУРА ОТ -140C ДО +130C ГРАДУСА С ЦИФРОВ ДИСПЛЕЙ. ПОДХОДЯЩ ЗА ФРИЗЕРИ ХЛАДИЛНИЦИ ПОДОВО ОТОПЛЕНИЕ КАМИНИ ПАРНО.
"ТЕРМОРЕГУЛАТОР - 6"
-140 до +130 градуса
Настоящият терморегулатор може да се използва за регулиране температурата на фризери, хладилници, подово отопление, камини, локално парно, "битов инкубатор".
Изграден на PIC контролер и датчик за температура>честота. Нормално състояние на работа на терморегулатора е да показва текущата температурата на дисплея и релето е задействано до
достигане на зададената температура за регулиране.Изхода на релето осигурява 15А на 220V и има нормално отворен и нормално затворен контакт с което може да се правят комбинаций за включване на нагревател или пък на вентилатор или помпа при достигане на зададената температура!
Бутон1- основен за функция
Бутон2- (-) при програмиране
Бутон3-влизане в режим програмиране и (+) при програмиране
Програмиране :
При натискане на Бутон3 ще се покажат следните функиций :
-първо натискане rE.F(референтна температура)-след отпускане на бутона се изписва зададената температура - само информационно (примерно 31.0 градуса).
-второ натискане dП.1(задаване на референтна температура)-след отпускане на бутона се изписва последната зададена температура (примерно 31.0 градуса), сега натиснете Бутон1
и го задръжте за 5 секунди -докато държите натиснат бутона на дисплея ще ви изпише dП.1 а след изтичането на 5секунди в натиснато положение ще се покаже последната зададена температура мигаща...(примерно 31.0 градуса) сега може да зададете нова температура за регулиране като използвате Бутон2 за (-) и Бутон3(+) а регулирането намаля или нараства с 0,1 градуса...когато установите желаната температура натиснете Бутон1 и тя ще бъде запаметена!
-трето натискане PA.r (хистерезис) -след отпускане на бутона се изписва последния зададен хистерезис... (примерно 0.5) регулирането на хистерезиса е в границите от 0 до 25.5 през 0.1, като показание 0 е без хистерезис! сега натистенете Бутон1 и го задръжте за 5 секунди- докато го държите натиснат на дисплея ще ви изпише PA.r а след изтичането на 5-те секунди ще се покаже последния зададен хистерезис мигащ (примерно 0.5), сега може да зададете нов
хистерезис за регулиране като използвате Бутон2 за (-) и Бутон3(+) а регулирането намаля или нараства с 0,1 ;когато установите желания хистерезис натиснете Бутон1 и той ще бъде запаметен!
-четвърто натискане r1.1(състояние на задействане на релето)- служи само за тестване на релето! натиснете Бутон1 за 5 секунди и ще се появи мигащ надписа r1.1 с Бутон3 може да
изключите или включите релето а също може да го видите и визуално на светодиода Led.След отиване в пето натискане на Бутон3 релето ще се върне в състоянието в зависимост от зададената температура!
-пето натискане te1(реална температура) това е температурата която в момента измерва датчика SMT.
Датчик SMT е запоен на платката и винати ще показва близо 3 градуса по висока температура заради затоплянето на платката от стабилизатора на 5 волта ,интикаторите и транзистора, за
да избегнете това загряване на датчика може да го отпоите и свържете с осукан трижилен проводник до платката като не бива да превишавате 5 метра.
