Набор 566B УСИЛВАТЕЛ
Арт.№: 16333
1 от 1
Информация
НИСКОЧЕСТОТЕН УСИЛВАТЕЛК 2x40W
Н.Ч.УСИЛВАТЕЛ 2Х40W

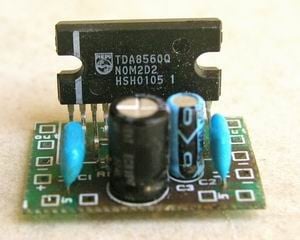

Предлаганият Н.Ч.У-л може да се използва за направа на мощен "домашен усилвател" и за увеличаване на мощността в автокасетофон. Схемата е реализирана с TDA8560Q ,която има усилване 40 db(100 пъти). Особеност на схемата е че има 3 минуса: извод 2,5 и 8,които трябва да се изведат с отделни проводници не по къси от 10 см.Също и корпуса на схемата да е на минус. ВНИМАНИЕ!!!:Преди да подадете захранване на усилвателя,трябва да бъде монтиран радиатор за охлаждане на TDA8560Q.
Съдържание на комплекта:
1.ИС TDA8560Q 1бр.
2.C1,C2 100-330nF 2бр.
3.C3 10mF 1бр.
4.C4 470mF 1бр.
5.R1 68K 1бр.
6.Печатна платка 1бр.
Предлаганият Н.Ч.У-л може да се използва за направа на мощен "домашен усилвател" и за увеличаване на мощността в автокасетофон. Схемата е реализирана с TDA8560Q ,която има усилване 40 db(100 пъти). Особеност на схемата е че има 3 минуса: извод 2,5 и 8,които трябва да се изведат с отделни проводници не по къси от 10 см.Също и корпуса на схемата да е на минус. ВНИМАНИЕ!!!:Преди да подадете захранване на усилвателя,трябва да бъде монтиран радиатор за охлаждане на TDA8560Q.
Съдържание на комплекта:
1.ИС TDA8560Q 1бр.
2.C1,C2 100-330nF 2бр.
3.C3 10mF 1бр.
4.C4 470mF 1бр.
5.R1 68K 1бр.
6.Печатна платка 1бр.
