Набор 267B ВОЛТМЕТЪР 30
Арт.№: 34498
1 от 1
Информация

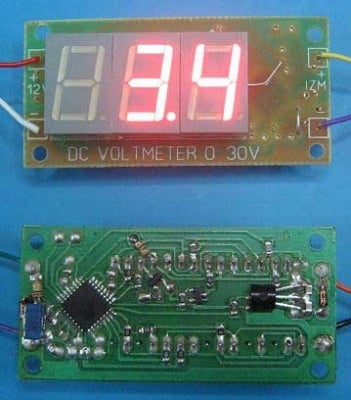

ЦИФРОВ ВОЛТМЕТЪР ЗА ПОСТОЯННО НАПРЕЖЕНИЕ 0-30V /0-50V/
Предлаганият постояно токов волтметър е изграден на базата на микроконтролер .
Захранващо напрежение от 6V до 20V DC/консумация 60мА/.Измервано напрежение (IZM)от 0 до 30VDC.Ако се замени интегралния стабилизатор LM78L05 с Lm7805 захранващото напрежение може да е до 37V DC /консумация 80мА/,а измерваното от 0 до 50V DC.
Настройка- извършва се с тримера , вземете напрежение от някакъв източник и с електронен мултимер настройте с тримера същите показания. Волтметъра е защитен против обратно подадено захранващо напрежение. Ако подадете обратно напрежение за измерване - няма да бъде измерено!!! Волтметъра може да измерва и собственото си захранващо напрежение!
ВНИМАНИЕ !!!
1.НЕ ПОДАВАЙТЕ ИЗМЕРВАНО НАПРЕЖЕНИЕ ПРЕДИ ДА Е ПОДАДЕНО ЗАХРАНВАЩО - може да повредите входа на микроконтролера.
2.НЕ ПОДАВАЙТЕ ПРОМЕНЛИВО ИЛИ НЕФИЛТРИРАНО НАПРЕЖЕНИЕ ЗА ИЗМЕРВАНЕ -входа на микроконтролера ще дефектира.
Захранващо напрежение от 6V до 20V DC/консумация 60мА/.Измервано напрежение (IZM)от 0 до 30VDC.Ако се замени интегралния стабилизатор LM78L05 с Lm7805 захранващото напрежение може да е до 37V DC /консумация 80мА/,а измерваното от 0 до 50V DC.
Настройка- извършва се с тримера , вземете напрежение от някакъв източник и с електронен мултимер настройте с тримера същите показания. Волтметъра е защитен против обратно подадено захранващо напрежение. Ако подадете обратно напрежение за измерване - няма да бъде измерено!!! Волтметъра може да измерва и собственото си захранващо напрежение!
ВНИМАНИЕ !!!
1.НЕ ПОДАВАЙТЕ ИЗМЕРВАНО НАПРЕЖЕНИЕ ПРЕДИ ДА Е ПОДАДЕНО ЗАХРАНВАЩО - може да повредите входа на микроконтролера.
2.НЕ ПОДАВАЙТЕ ПРОМЕНЛИВО ИЛИ НЕФИЛТРИРАНО НАПРЕЖЕНИЕ ЗА ИЗМЕРВАНЕ -входа на микроконтролера ще дефектира.
