Набор 1656 реле за време 1-30 секунди, минути или час -12V


Информация
Сглобен набор реле за време от 1 до 30 секунди, минути или часове с активиране от отрицателен импулс -12V.
Принцип на работа:
При включване на захранването, таймера чака задействащ импулс -12V. Когато се получи импулс релето се включва и остава в това положение до изтичане на зададеното време. След изтичане на времето релето се изключва и остава в готовност (чака отново задействащ импулс). Ако импулсът остане по продължително време, след изтичане на времето релето се изключва и се активира, когато има нов импулс. Светодиоден индикатор за включено захранване и за включено реле.
Времето се задава от тример-потенциометър (от 1 до 30 секунди, минути или часове).
Джъмпери за избиране на секунди, минути или часове.
- W1 затворен, W2 затворен - секунди.
- W1 затворен, W2 отворен - минути.
- W1 отворен, W2 затворен - часове.
Избира се секунди и се настройва времето. След това ако е нужно се променя на минути или часове. Избора се извършва при изключено захранване.
Размери на платката - 49x29mm, кутията - 55x35x20 mm.
Реле: 15А/125V DC, 15A/24V DC or AC, 10A/250V AC.
Захранващо напрежение - 10V to 14V DC. Ток при изключено реле - 8mA, ток при включено реле - 48mA.
При включване на захранването, таймера чака задействащ импулс -12V.
Когато се получи импулс релето се включва и остава в това положение до изтичане на зададеното време.
След изтичане на времето релето се изключва и остава в готовност (чака задействащ импулс).
Ако импулсът остане по продължително време, след изтичане на времето релето се изключва и се активира, когато има нов импулс.
Светодиоден индикатор за включено захранване и за включено реле.
Времето се задава от тример-потенциометър (от 1 до 30 секунди, минути или часове).
Джъмпери за избиране на секунди, минути или часове.
W1 затворен, W2 затворен - секунди.
W1 затворен, W2 отворен - минути.
W1 отворен, W2 затворен - часове.
Избира се секунди и се настройва времето. След това ако е нужно се променя на минути или часове.
Избора се извършва при изключено захранване.

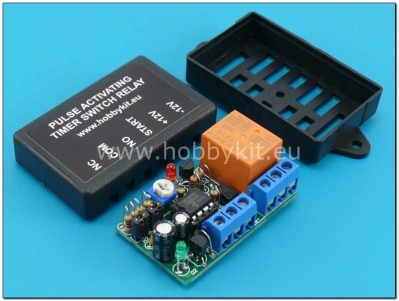

Таймерът е сглобен и готов за употреба.
Устройството разполага с пластмасова кутия.
Размери:
- само на платката - 49 x 29 mm.
- кутия - 55 x 35 x 20 mm.
Релеен изход:
- Нормално отворен контакт - NO.
- Нормално затворен контакт - NC.
Реле: 15А/125V DC, 15A/24V DC or AC, 10A/250V AC.
Захранващо напрежение - 10 to 14V DC.
Ток при изключено реле - 8mA, ток при включено реле - 48mA.
Предлага се и като сглобен модул /без кутия/ с кат. номер 1606.
