Набор 1653 реле за време 1-30 секунди, минути или час

Принцип на работа:
При включване на захранването започва да тече зададеното време.
При изтичане на времето релето се включва и остава в това положение до изключване на захранването.
Цикъла се повтаря при повторно включване на захранването.
Светодиоден индикатор за включено захранване и за включено реле.
Времето се задава от тример-потенциометър (от 1 до 30 секунди, минути или часове).
Джъмпери за избиране на секунди, минути или часове.
W1 затворен, W2 затворен - секунди.
W1 затворен, W2 отворен - минути.
W1 отворен, W2 затворен - часове.
Избира се секунди и се настройва времето. След това ако е нужно се променя на минути или часове.
Избора се извършва при изключено захранване.

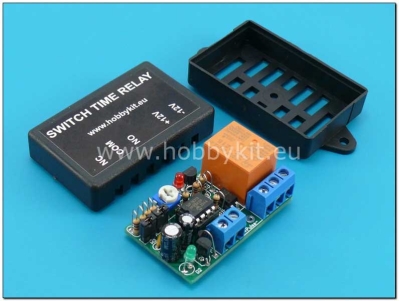

Таймерът е сглобен и готов за употреба.
Устройството разполага с пластмасова кутия.
Размери:
- само на платката - 49 x 29 mm.
- кутия - 55 x 35 x 20 mm.
Релеен изход:
- Нормално отворен контакт - NO.
- Нормално затворен контакт - NC.
Реле: 15А/125V DC, 15A/24V DC or AC, 10A/250V AC.
Захранващо напрежение - 10 to 14V DC.
Ток при изключено реле - 8mA, ток при включено реле - 48mA.
Предлага се и като сглобен модул /без кутия/ с кат. номер 1603.
